Производитель точеных втулок с ЧПУ|Изготовленные на заказ прецизионные втулки
Втулки, изготовленные по индивидуальному заказу, изготавливаются из нержавеющей стали, латуни, алюминия, углеродистой стали и конструкционных пластмасс. Высокоточные-цилиндрические компоненты со специальной обработкой поверхности для покупателей со всего мира.
-

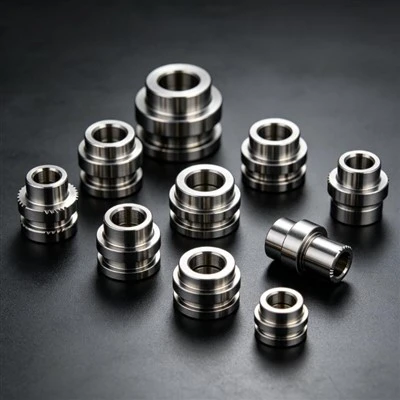

![Редукционные втулки с ЧПУ]()
Редукционные втулки с ЧПУРедукционные втулки с ЧПУ — это прецизионные-детали закрепительной втулки из металла и пластика, предназначенные для соединения валов, корпусов и механических штифтов несовпадающих размеров. Эти -
![Втулки плеча с ЧПУ]()
Втулки плеча с ЧПУИзготовленные на заказ втулки с буртиком с ЧПУ — это прецизионно обработанные-цилиндрические детали со встроенным буртиком, выполняющим функцию принудительного механического упора. Прецизионный-уступ -
![Пресс с ЧПУ-Установка втулок]()
Пресс с ЧПУ-Установка втулокВтулка с прессовой-посадкой с ЧПУ представляет собой прецизионную цилиндрическую втулку, устанавливаемую в обработанное отверстие корпуса посредством контролируемого механического воздействия. -

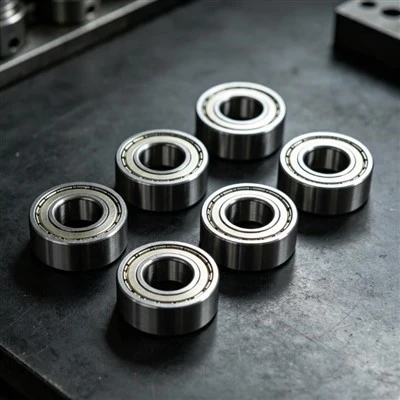

![Втулки подшипников с ЧПУ]()
Втулки подшипников с ЧПУВтулки подшипников с ЧПУ представляют собой цилиндрические металлические втулки,-прецизионно обработанные для создания точного физического контакта между валами, корпусами и вращающимися -

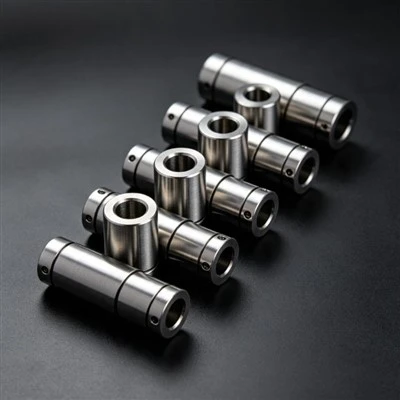

![Направляющие втулки с ЧПУ]()
Направляющие втулки с ЧПУНаправляющие втулки с ЧПУ служат важным оборудованием для выравнивания, обеспечивая точное осевое позиционирование и контролируемое линейное направление между скользящими штифтами, валами и -

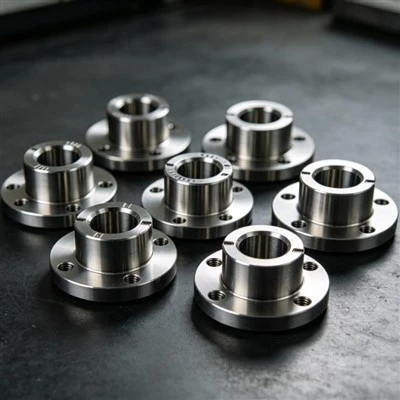

![Фланцевые втулки с ЧПУ]()
Фланцевые втулки с ЧПУФланцевые втулки с ЧПУ являются важными компонентами позиционирования, предназначенными для плавного механического движения и надежного удержания корпуса. Каждая изготовленная на заказ фланцевая
Изготовленные на заказ втулки с ЧПУ для прецизионных сборок
Гильзы и втулки,-обработанные с высокой точностью, разработаны с учетом строгих требований чертежей и сборочных допусков. Производство сложных цилиндрических изделий требует точной концентричности, контроля острых углов и гладкой обработки отверстий. Передовое токарное оборудование производит нестандартные цилиндрические компоненты, предназначенные для бесшовной установки в тяжелом машиностроении, автомобильных системах и электронных устройствах.
Пользовательский геометрический контроль:
Обработка индивидуальных внутренних и наружных диаметров, уступов, масляных канавок и профилей резьбы по индивидуальному заказу.
Широкая обработка материалов:
Работаем с различными марками нержавеющей стали, алюминиевыми сплавами, латунью, углеродистой сталью и промышленными полимерами.
Интегрированная обработка поверхности:
Поставка готовых к--сборке деталей посредством анодирования, гальваники, пассивации и поверхностной закалки.
Постоянное качество:
Применение строгих проверок размеров с использованием оптических измерительных инструментов и микрометрической проверки на всех этапах производства.
Точеная втулка – это-прецизионная цилиндрическая втулка, предназначенная для направления, размещения, выравнивания или уменьшения трения между движущимися механическими узлами. В отличие от стандартных--готовых компонентов, втулки, изготовленные по индивидуальному заказу, обрабатываются с соблюдением точных механических допусков, что исключает нежелательный люфт и преждевременный износ в важных местах соединения вала и корпуса.
Точность вращения:Обработка непосредственно на прецизионных токарных станках для обеспечения строгой соосности между внутренним отверстием и внешним корпусом.
Гибкость применения:Функционируют как подшипники скольжения, выравнивающие штифты, внутренние прокладки или защитные износостойкие вкладыши.
Инженерные особенности:Включение поперечных-отверстий, внутренней резьбы, канавок для внешних стопорных колец и специального подвода-в фаски непосредственно во время основного цикла токарной обработки.
Конструкционные конфигурации втулок по индивидуальному заказу
Различные механические среды требуют определенных физических профилей для управления распределением нагрузки, осевыми удерживающими силами и ограничениями при монтаже.
Прямые цилиндрические втулки:
Стандартная геометрия, обеспечивающая равномерный контакт с внешней стенкой для простой-запрессовки.
01
Фланцевые втулки:
Встроенные плечевые кромки, которые контролируют глубину введения и поглощают осевые нагрузки.
02
Ступенчатые диаметры:
Многоярусные-внешние или внутренние профили предназначены для одновременного размещения на нескольких выступах корпуса.
03
Резьбовые переходные втулки:
Внутренняя или внешняя винтовая резьба, обеспечивающая прямое механическое взаимодействие с прилегающими конструкциями.
04
Варианты с канавками и смазкой:
Внутренние или внешние спиральные масляные каналы предназначены для удержания смазки и обеспечения плавного непрерывного движения вала.
05
Характеристики материала и пригодность для применения
• Нержавеющая сталь (304, 316, 17-4PH): высокая прочность на разрыв и химическая стойкость для морских, медицинских систем и систем обработки жидкостей.
• Углеродистые и легированные стали (1215, 1045, 4140): отличная структурная жесткость и экономичность, часто с поверхностной-закалкой для машин с высоким-износом.
• Алюминиевые сплавы (6061-T6, 7075-T6): легкая конструкция с хорошей теплопроводностью, идеальна для аэрокосмического и автоматизированного оборудования.
• Латунь и бронза (C36000, SAE 660): естественный низкий коэффициент трения и высокая обрабатываемость, идеально подходят для валов, вращающихся с высокой-скоростью.
• Инженерные пластмассы (ПОМ, ПЭЭК, ПТФЭ): электроизоляция, легкий вес и самосмазывающиеся-свойства для чистых помещений и химических сред.
Токарные возможности и операции механической обработки
• Прецизионная токарная обработка требует точного контроля над параметрами резания, выбором инструмента и потоком СОЖ для обеспечения строгого соблюдения цилиндрической геометрии.
• Чистовая обработка и развертывание отверстий: достижение гладкой отделки внутренних стенок вплоть до узких пределов диаметра для точной скользящей посадки.
• Многоосевые-функции: выполнение второстепенных операций фрезерования, таких как поперечное-сверление, шпоночные пазы и лыски, без потери выравнивания индекса.
• Профильная накатка: создание ромбовидных или прямых текстурированных внешних узоров для улучшения сцепления при формовании пластика или тяжелых прессовых посадках.
• Прецизионная резьба: одноточечная-нарезание резьбы с учетом требований к индивидуальному шагу, схемам внутренней резьбы и внешней монтажной резьбе.
Контроль размеров предотвращает заедание сборки, чрезмерный зазор или преждевременный механический выход из строя. Каждая партия соответствует строгим протоколам контроля качества на протяжении всего производственного процесса.
Концентричность и биение:Проверка того, что внутренний диаметр и внешний диаметр имеют точную центральную ось, чтобы исключить вращательную вибрацию.
Контроль шероховатости поверхности:Контроль качества поверхности внутреннего отверстия для обеспечения точного соответствия характеристикам трения Ra.
Калибровка отверстия и резьбы:Использование пробковых манометров, манометров и комплектов микрометров для точной проверки внутреннего диаметра.
Полнофункциональный аудит:Проверка общей длины, однородности толщины стенок, углов фасок и глубины канавок по проектным чертежам.
Варианты вторичной обработки поверхности
Обработка поверхности улучшает механические характеристики, увеличивает износостойкость, предотвращает коррозию и повышает визуальную привлекательность.
Анодирование (твердое покрытие типа II/типа III):
Защищает алюминиевые детали от коррозии, создавая твердый, -стойкий к износу внешний поверхностный слой.
Пассивация и электрополировка:
Очищает поверхности из нержавеющей стали от железа, обеспечивая максимальную естественную устойчивость к коррозии в суровых условиях.
Гальваника (цинк, никель, хром):
Обеспечивает прочное металлическое покрытие поверх углеродистой стали и латуни для предотвращения окисления и повышения твердости поверхности.
Обработка черным оксидом и QPQ:
Обеспечивает темное покрытие с улучшенными противо-истиранными свойствами и легкой защитой от коррозии стальных деталей.
Целевые приложения в разных отраслях
Втулки, изготовленные по индивидуальному заказу, обеспечивают критически важные механические движения в разнообразном промышленном оборудовании и коммерческих приложениях.
Автомобильные системы:Поворотные втулки подвески, крепежные элементы датчиков и тяги переключения передач.
Промышленная автоматизация:Роботизированные шарнирные втулки, линейные направляющие и шарниры механизма захвата-и-перемещения.
Медицинское оборудование:Прецизионные втулки насоса, регулируемые компоненты каркаса и крепления диагностического оборудования.
Тяжелая техника:Втулки шарниров,-выдерживающие высокие нагрузки, крепления гидроцилиндров и компоненты выравнивания приводного вала.
Схема производственного процесса
Обзор инженерных чертежей:Анализ 2D-печатей и 3D-моделей CAD на предмет осуществимости размеров, геометрических допусков и доступа к инструментам.
Поиск сырья:Закупка сертифицированных прутков, сопровождаемая отчетами об испытаниях материалов для полной прослеживаемости партии.
Токарная обработка с ЧПУ:Выполнение автоматизированных циклов точения, торцевания, растачивания и нарезания резьбы с непрерывным контролем процесса.
Второстепенные операции:Выполнение необходимого сверления со смещением-центра, фрезерования пазов или специального удаления заусенцев.
Поверхностная обработка:Нанесение определенных защитных покрытий, слоев анодирования или химической пассивации.
Окончательный контроль качества:Проведение комплексного контроля размеров, проверки посадки резьбы и визуального контроля поверхности.
Защитная упаковка:Очистка компонентов и наложение индивидуальной защитной упаковки для предотвращения царапин при контакте во время транспортировки.
Часто задаваемые вопросы
Запросить цену на прецизионную обработку
Отправьте нам свои чертежи или файлы 3D CAD для инженерной проверки и получения конкурентоспособных цен.
